托辊及其间距对圆管带式输送机有影响吗?

发布日期:2018-08-02 作者: 点击:

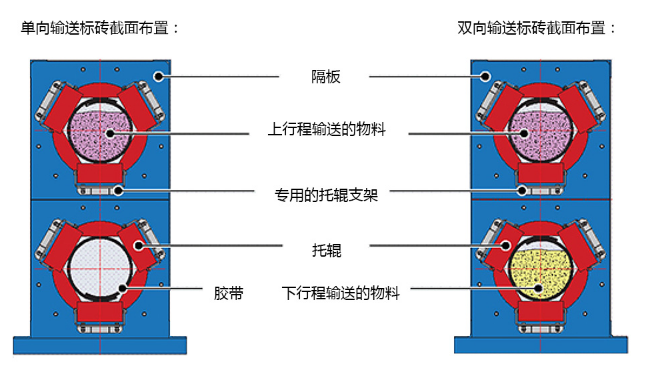

    当圆管带式输送机直线运行,没有任何垂直或水平弯曲时,上行程(或管状带式输送机的承载侧)的底部三个托辊承受输送带和物料的重量,顶部的三个托辊维持输送带成圆管形。当输送机有垂直和水平弯曲部分时,围着输送带的其他托辊可能成为承载托辊,剩下的托辊来维持输送带的圆管形。下行程(即管状带式输送机的回程)也一样。在下行程或回程中使输送带保持圆管形,而不是像通用带式输送机那样采用平形带,是为了保证其以与承载侧同样的结构尺寸引导输送带通过垂直或水平弯曲段。

托辊及其间距对圆管带式输送机有影响吗?

    输送带四周的托辊通常被称为圆管状保持托辊(PSK托辊)。托辊组的直径和间距由管状带式输送机的尺寸和所输送物料决定。由于成管后的刚度大,在输送带垂度满足要求的情况下与通用输送机相比,托辊间距比较大。用于直线布置管机的典型托辊间距和与管状带式输送机尺寸相关的托辊直径。组成多边形托辊组的托辊可以安装在托辊面板的两侧,以避免运行的输送带夹进托辊间的间隙中造成事故.

  在圆管带式输送机的尾部过渡段(输送带由平形带卷成圆管形),与通用带式输送机相似,输送带由不同槽角的托辊组支承。在这里,通过导料槽为输送机加载,以保证把物料加在输送带的纵向中线附近,利于输送带的运行,加料侧板下的位于输送带中心位置的托辊可以吸收装载物料的冲击载荷。

圆管带式输送机

    在圆管形的开始处装有一组特殊的托辊,由12个排成不重合的两个六边形托辊组成。12边形托辊组围成的圆管形比用标准六边形托辊组更接近圆形,能承受在密封处的很高的载荷压力。除这些托辊外,还采用一组特殊的导向托辊,在输送带卷在一起前用来压住输送带一边使其低于另一边。这个托辊就安装在第一个多边形托辊组的前面,以消除输送带边缘的磨损,正确地搭接并封闭输送带。
