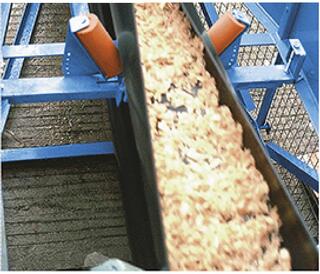

在输送线较大较复杂的场合适用圆管带式输送机

圆管带式输送机主动轮是直接接受电机传动系统(电机+减速箱+传动皮带、链条、同步带等为电机传动系统)传递来的扭矩，驱动输送皮带运动的辊轮。

主动轮依靠与输送皮带内侧相接触产生的摩擦力来驱动皮带。主动轮的轮轴和轮毂两者之间一般是固定不动的(键连接或直接做成一个零件)，

而此轮轴又同电机传动系统的输出轴联接(键连接、免键连接或直接使用联轴器等方式)。

而从动轮不直接传动动力，只起到结构支撑及改变皮带方向的作用，其随皮带一起运动，所以又称为随动轮、换向轮。

在结构上，带式输送机从动轮可以做成轴不动(同支架连接)、轮毂和轴通过轴承连接，而让轴与轮毂之间可以自由转动的方式;也可以做成轴和轮毂连接成一体，而轴和支架通过轴承连接这种同主动轮类似的结构(这样做的话，从动轮的轴也比主动轮的轴短、细而结构简单，因为它只是一根旋转轴，而不是传动轴)。其中，前一种方式更有利于减少整个系统的转动惯量，适合用在输送线较大较复杂的场合。而后一种方式，因为其与主动轮结构几乎相同，有设计制造简单的优点，对电子行业自动化设备中的皮带线来说，因皮带轻薄、工件重量也较小，转动惯量一般不成问题，所以也是可以采用的。

从动轮的第一种方式：

1， 支架;2，从动轮轴;3，轴承;4，从动轮;5，皮带。

从动轮的第二种方式：

2， 支架;2，轴承;3，从动轮;4，皮带;5，从动轮轴;其中，从动轮轴与从动轮用紧定螺钉固定或直接焊牢。

主动轮的简便安装方式：

1， 支架;2，轴承;3，主动轮轴;4，主动轮;5，皮带;6，电机减速器轴;其中，电机减速器轴与主动轮用紧定螺钉固定。
