TD75型带式输送机
详细介绍
产品说明
TD75型带式输送机是一般用途的固定式带式输送机,适用于堆积容量为2.5吨/米3以下的块状、粒状物料及成件物品的输送。输送有腐蚀性物料及油类、有机溶剂类物料时,须在订货时说明。本机输送倾角≤20º,输送长度 根据现场条件确定,使用环境温度为-10℃—+40℃。
TD75型带式输送机技术参数
带宽 B(mm) | 传动滚筒直径 D(mm) | 输送速度 V(m/s) | 运输量 Q(t/h) | 功率 N(kw) |
500 | 500 | 0.8 1.0 1.25 1.6 2.0 2.5 | 78-232 | 1.5-30 |
650 | 500 | 0.8 1.0 1.25 1.6 2.0 2.5 | 131-391 | 1.5-40 |
630 | 1.0 1.25 1.6 2.0 2.5 | 10-40 | ||
800 | 500 | 1.0 1.25 1.6 2.0 2.5 3.15 | 278-824 | 2.2-55 |
630 | 10-55 | |||
800 | 13-75 | |||
1000 | 630 | 1.0 1.25 1.6 2.0 2.5 3.15 | 435-1233 | 4-75 |
800 | 17-100 | |||
1000 | 30-100 | |||
1200 | 630 | 1.0 1.25 1.6 2.0 2.5 3.15 | 655-2202 | 4-100 |
800 | 13-135 | |||
1000 | 30-185 | |||
1250 | 2.0 2.5 3.15 | 115-155 | ||
1400 | 800 | 1.0 1.25 1.6 2.0 2.5 3.15 | 891-2996 | 4-155 |
1000 | 30-185 | |||
1250 | 2.0 2.5 3.15 | 115-155 | ||
1400 | 2.0 2.5 3.15 4.0 | 130-185 |
概述
为了满足国民经济飞速发展的需要,一九七二年一机部会同煤炭、 冶金、水电等系统的设计、制造、使用部
门,在TD62型带式输送机系列基础上革新成TD72型,对TD72型进行试制、使用、修改、补充,并于1975年定
型,改称TD75型带式输送机系列。
3.1. 10.2应用范围及特点
(1) TD75型带式输送机是一般用途的带式输送机,用于冶金、煤碳、水电等部门,输送堆积比重为0. 5~2. 5吨/米的各种块状,粒状等散状物料,也可用来输送成件物品。
(2) TD75 型带式输送机的带宽有六种: 500、 650、 800、1000、 1200和1400毫米。
(3) TD75 型带式输送机所选用的输送带有普通橡胶带和塑料带两种,适用工作环境温度在-15'C~ +40°C之间,输送具有酸性、碱性、油类物质和有机溶剂等成份的物料时,需采用耐油、耐酸碱的橡胶带或塑料带。

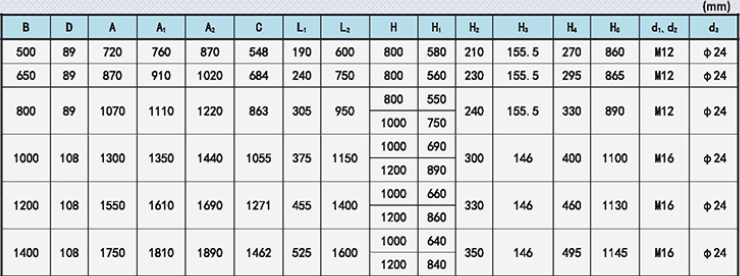

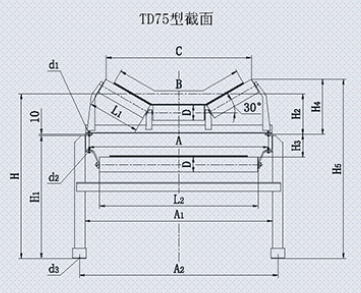

标准截面参数
