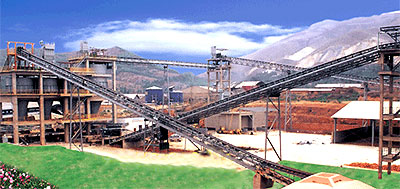

DTII型带式输送机
详细介绍
概述
为适应国民经济发展的需要,机械工业部根据“八五”科学技术发展规划及各行业使用部门要求,提出了对原TD75型和DX型带式输送机两大系列进行更新换代的实施计划。
1992年由北京起重运输机械研究所负责成立联合设计组,联合设计组通过对国内、外带式输送机技术发展和使用现状的调研提出了设计方案,并经专家论证、全国方案审查会审查和样机试制,于1994年形成最终设计方案。
带式输送机系列更新的设计及其设计选用手册的编制原则如下:
(1) 将原TD75型和DX型两大系列(即通用型和高强度型)统一更新为“DT I1型通用固定式带式输送机”,简称“DT II型固定式带式输送机”。全系列更新工作分两个阶段进行,第-阶段完成主参数型谱及原TD75型所属范围的主要部件设计,还增加了化纤带的中间强度部件系列设计。第二阶段将完成高强度系列设计,待以后开展工作。
(2)更新后的新系列取消了年代标志,型号统称“DTII型”。 今后随着技术的发展和进步,将不断增补新内容、新部件。并由北京起重运输机械研究所继续编印、发行新的手册。
(3) DT I1型新系列部件根据承载能力分为轻型、中型和重型三种。本设计手册列入了系列的全部主参数和第一阶段的部件设计,即轻型、中型部件和部分重型部件的设计。
(4) 部件设计采用“五统-” 原则,即要技术参数、性能指标、外形尺寸、安装尺寸及技术条件必须统一,而各厂的生产制造工艺可以不同。
(5)主参数、传动功率和张力的计算方法均采用ISO国际标准。

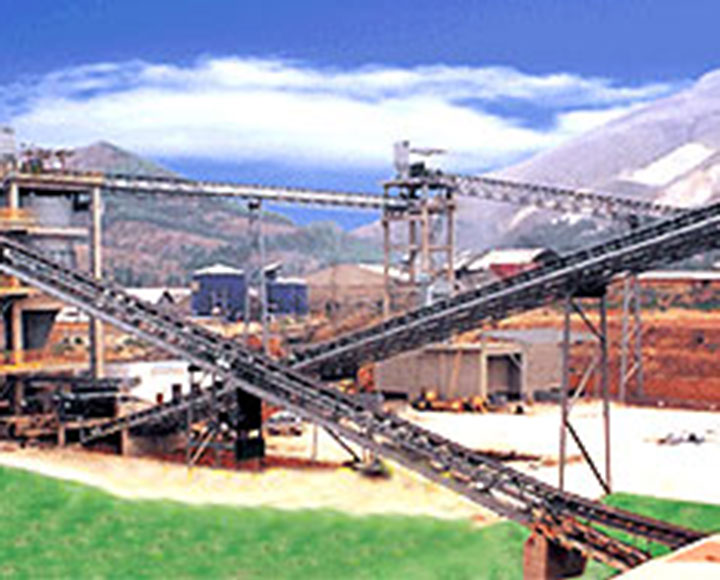

应用范围及特点
(1) DTII型固定式带式输送机是通用型系列产品,可广泛用于冶金、矿山、煤炭、港口、电站、建材、化工、轻工、石油等各个行业。由单机或多机组合成运输系统来输送物料,可输送松散密度为500~ 2500kg/m3的各种散状物料及成件物品。
(2) DT I1型固定式带式输送机适用的工作环境温度一般为25~+40*C.对于在特殊环境中工作的带式输送机,如要具有耐热、耐寒、防水、防腐、防爆、阻燃等条件,应另行采取相应的防护措施。
(3) DTII型固定式带式输送机均按部件系列进行设计。设计者可根据输送工艺要求,按不同的地形、工况进行选型设计并组合成整台输送机。本系列部件可满足水平及倾斜输送的要求,也可采用带凸弧、凹弧段与直线段组合的输送形式。
为适应国民经济发展的需要,机械工业部根据“八五”科学技术发展规划及各行业使用部门要求,提出了对原TD75型和DX型带式输送机两大系列进行更新换代的实施计划。
1992年由北京起重运输机械研究所负责成立联合设计组,联合设计组通过对国内、外带式输送机技术发展和使用现状的调研提出了设计方案,并经专家论证、全国方案审查会审查和样机试制,于1994年形成最终设计方案。
带式输送机系列更新的设计及其设计选用手册的编制原则如下:
(1) 将原TD75型和DX型两大系列(即通用型和高强度型)统一更新为“DT I1型通用固定式带式输送机”,简称“DT II型固定式带式输送机”。全系列更新工作分两个阶段进行,第-阶段完成主参数型谱及原TD75型所属范围的主要部件设计,还增加了化纤带的中间强度部件系列设计。第二阶段将完成高强度系列设计,待以后开展工作。
(2)更新后的新系列取消了年代标志,型号统称“DTII型”。 今后随着技术的发展和进步,将不断增补新内容、新部件。并由北京起重运输机械研究所继续编印、发行新的手册。
(3) DT I1型新系列部件根据承载能力分为轻型、中型和重型三种。本设计手册列入了系列的全部主参数和第一阶段的部件设计,即轻型、中型部件和部分重型部件的设计。
(4) 部件设计采用“五统-” 原则,即要技术参数、性能指标、外形尺寸、安装尺寸及技术条件必须统一,而各厂的生产制造工艺可以不同。
(5)主参数、传动功率和张力的计算方法均采用ISO国际标准。
应用范围及特点
(1) DTII型固定式带式输送机是通用型系列产品,可广泛用于冶金、矿山、煤炭、港口、电站、建材、化工、轻工、石油等各个行业。由单机或多机组合成运输系统来输送物料,可输送松散密度为500~ 2500kg/m3的各种散状物料及成件物品。
(2) DT I1型固定式带式输送机适用的工作环境温度一般为25~+40*C.对于在特殊环境中工作的带式输送机,如要具有耐热、耐寒、防水、防腐、防爆、阻燃等条件,应另行采取相应的防护措施。
(3) DTII型固定式带式输送机均按部件系列进行设计。设计者可根据输送工艺要求,按不同的地形、工况进行选型设计并组合成整台输送机。本系列部件可满足水平及倾斜输送的要求,也可采用带凸弧、凹弧段与直线段组合的输送形式。
带宽 mm | 最大块度 |
500 | 100 |
650 | 150 |
800 | 200 |
1000 | 300 |
1200-2400 | 350 |
典型布置图
水平 运输 | 单滚筒传动 | |
双滚筒传动 | ||
三滚筒传动 | ||
向上 运输 | 单滚筒 | |
单滚筒凸弧 | ||
单滚筒凹弧 | ||
单滚筒凸凹弧 | ||
双滚筒 | ||
向下 运输 | 单滚筒 | |
双滚筒 |

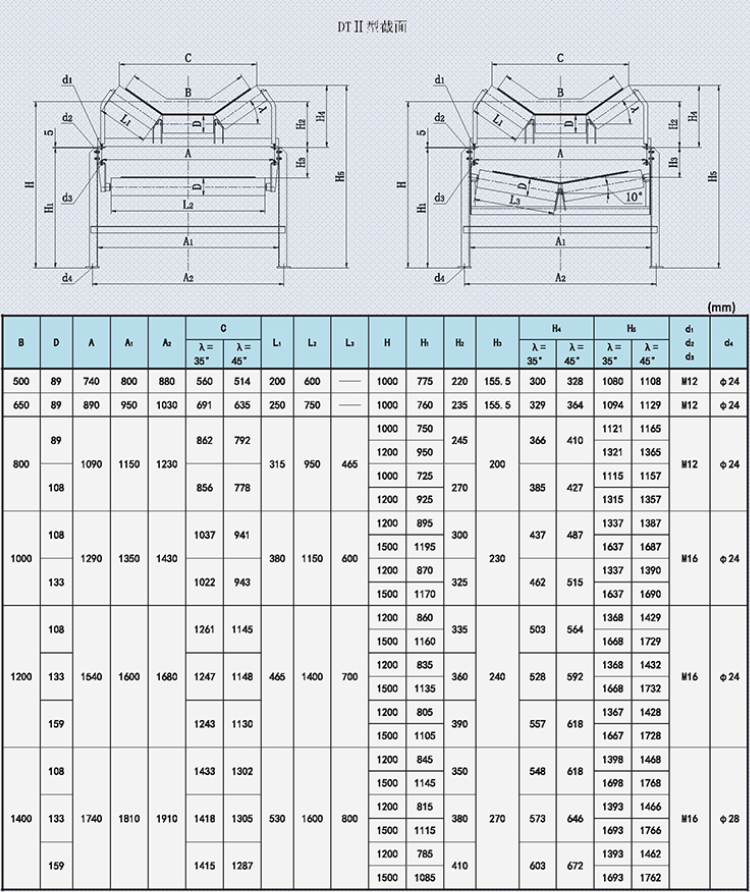

DTⅡ型固定式带式输送机技术参数
B mm | IV m3 | V m/s | 0.8 | 1.0 | 1.25 | 1.6 | 2.0 | 2.5 | 3.15 | 4 | (4.5) | 5.0 | (5.6) | 6.5 |
500 | 69 | 87 | 108 | 139 | 174 | 217 | ||||||||
650 | 127 | 159 | 198 | 254 | 318 | 397 | ||||||||
800 | 198 | 248 | 310 | 397 | 496 | 620 | 781 | |||||||
1000 | 324 | 405 | 507 | 649 | 811 | 1014 | 1278 | 1622 | ||||||
1200 | 593 | 742 | 951 | 1188 | 1486 | 1872 | 2377 | 2674 | 2971 | |||||
1400 | 825 | 1032 | 1321 | 1652 | 2065 | 2602 | 3304 | 3718 | 4130 | |||||
1600 | 2186 | 2783 | 3444 | 4373 | 4920 | 5466 | 6122 | |||||||
1800 | 2795 | 3494 | 4403 | 5591 | 6291 | 6989 | 7829 | 9083 | ||||||
2000 | 3470 | 4338 | 5466 | 6941 | 7808 | 8676 | 9717 | 11277 | ||||||
2200 | 6843 | 8690 | 9776 | 10863 | 12166 | 14120 | ||||||||
2400 | 8289 | 10526 | 11842 | 13158 | 14737 | 17104 | ||||||||
1、以上表格为带速V、带宽B与输送能力Iv的匹配关系。 |
